[네트워크] 링크계층과 네트워크계층의 addressing, fowarding

오늘은 링크계층과 네트워크계층의 addressing과 fowarding에 대해 알아보겠습니다.



datagram이 전달될 때 링크 계층의 헤더에는 다음 노드의  MAC address가 저장되어있습니다.

따라서, 링크 계층의 헤더는 packet이 라우터를 지나갈 때마다 바뀌게 됩니다.

네트워크 계층의 헤더에는 최종 도착지의 IP address이 저장되어있습니다.

따라서, 네트워크 계층의 헤더는 packet이 라우터를 지나갈 때에도 바뀌지 않습니다.

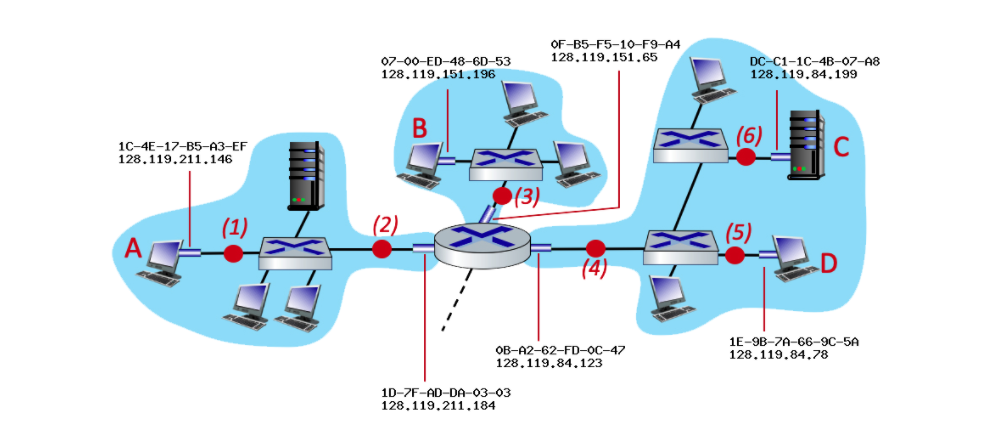

datagram이 B에서 A로 전달되는 상황이라고 가정하겠습니다.

출처: http://gaia.cs.umass.edu/kurose_ross/interactive/link_layer_addressing.php



위치 (3)에서 source MAC address: 07-00-ED-48-6D-53

                 destination MAC address: 0F-B5-F5-10-F9-A4

                 source IP address: 128.119.151.196

                 destination IP address: 128.119.211.146



위치 (2)에서 source MAC address: 1D-7F-AD-DA-03-03

                 destination MAC address: 1C-4E-17-B5-A3-EF

                 source IP address: 128.119.151.196

                 destination IP address: 128.119.211.146
